Dell 15-16. generációs RAID vezérlők: PCIe Gen 4 és NVMe RAID támogatás

A Dell 15-16. generációs RAID vezérlők — a PERC 10 és PERC 11 sorozat — jelentik azt a határvonalat, amelyen túl a Dell PowerEdge storage architektúrája alapvetően megváltozott. Ez a cikk a PERC H740P, H745, H755, H750 és H755N modellek specifikációit, kompatibilitását és valós különbségeit hasonlítja össze, hogy eldönthesd, melyik generáció illik a te infrastruktúrádhoz.

Míg a PERC H740P 8GB flash-backed cache-sel és PCIe Gen 3 kapcsolattal dolgozik, a 16. generációs PERC H755 már PCIe Gen 4 sávszélességet és valódi hardveres NVMe RAID támogatást kínál, miközben a kezelhető virtuális lemezek száma 64-ről 240-re nőtt. A 13-14. generációs összehasonlítónkban a PERC 9-ről PERC 10-re való átmenetet elemeztük — most a következő lépést mutatjuk be.

Tartalomjegyzék

Generációk összehasonlítása

PERC 9, PERC 10 és PERC 11 – Csúcskategóriás modellek

Jellemző	PERC 9 (H730P)	PERC 10 (H740P)	PERC 11 (H755)	Fejlődés
Cache méret	2GB NV	8GB FB	8GB FB	4x (9→10), stabil
PCIe generáció	Gen 3.0	Gen 3.0	Gen 4.0	Dupla sávszélesség
NVMe RAID	Nem	Nem	Igen (tri-mode)	Forradalmi újítás
Max virtuális lemez	32	64	240	7,5x több
Cache védelem	Supercap	Flash-backed	Flash-backed	Fejlettebb tech
SAS sebesség	12 Gb/s	12 Gb/s	12 Gb/s	Változatlan
Controller queue depth	~2048	4096	5120	2,5x
Chipset	LSI SAS3108	LSI SAS3508	Broadcom SAS3916	Új architektúra

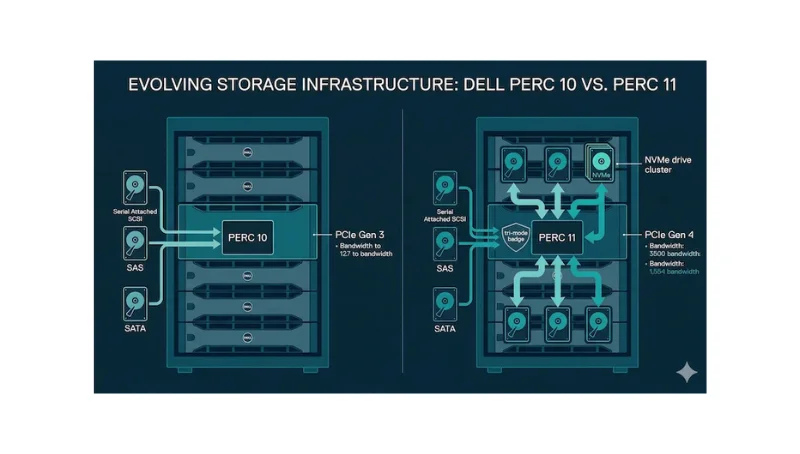

A PERC 10 sorozat három kritikus területen hozott előrelépést a PERC 9-hez képest: négyszeres cache kapacitás, flash-backed cache védelem a supercapacitor helyett, és kétszeres virtuálislemez-kapacitás. A PERC 11 sorozat ezekre épít, és két területen hoz igazi architektúrális váltást: a PCIe Gen 4 interfész megduplázza a rendelkezésre álló sávszélességet, a tri-mode képesség pedig lehetővé teszi, hogy egyetlen vezérlőn belül SAS, SATA és NVMe meghajtók egyszerre üzemeljenek hardveres RAID tömbben.

Miért a Dell 15-16. generációs RAID vezérlők?

A PERC 10 sorozat helye a generációs fejlődésben

A PERC 10 sorozat a 14-15. generációs Dell PowerEdge szerverekhez készült, és három fő modellt tartalmaz: a H740P az egyprocesszoros és kétprocesszoros 1U-2U szerverek RAID megoldása, a H745 a 15. generációs nagykapacitású platformok 16-portos vezérlője, a H840 pedig az egyetlen külső, JBOD expander-kompatibilis változat. A sorozat egységesen PCIe Gen 3 interfészt alkalmaz, és kizárólag SAS és SATA meghajtókat kezel – az NVMe integráció hardveres RAID formában ennél a generációnál még nem valósult meg. A Dell PowerEdge R640 szerverekbe jellemzően a H740P Mini Mono kerül, míg a nagyobb R740, R740xd modellek esetén a H745 Adapter is elérhető opció volt.

Miért jelent fordulópontot a PERC 11?

A PERC 11 sorozat a 16. generációs Dell PowerEdge szerverekhez érkezett, és a Broadcom SAS3916 chipre épül. Ez az architektúra két területen hoz érdemi változást. Egyrészt a PCIe Gen 4 interfész révén az elméleti sávszélesség megduplázódik a Gen 3-hoz képest azonos lane-számmal, ami különösen NVMe meghajtóknál és magas egyidejű I/O terhelésnél számít. Másrészt a H755 és H755N modellek képesek hardveres RAID tömbben kezelni Gen 3 és Gen 4 NVMe meghajtókat SAS és SATA eszközökkel együtt – ezt nevezik tri-mode működésnek. Fontos technikai megjegyzés: bár a PERC H350 Mini Monolithic és az H355 Adapter PCIe Gen 4 csatlakozóval rendelkeznek, a 14. generációs szerverekben automatikusan Gen 3 sebességre lassulnak, mivel az alaplapok nem támogatják a Gen 4 signaling-et.

Fontos megjegyzés a Mini Mono és PCIe Adapter form faktorokról

A PERC 11 sorozat form faktor tekintetében eltér az előző generációktól. A H350 Mini Monolithic az egyetlen PERC 11 modell, amely Mini Mono kivitelben érhető el, és kizárólag 16. generációs szerverekkel kompatibilis ebben a formában. A H755, H750, H355 modellek PCIe Adapter formátumban kaphatók, ezek fizikailag beillenek más szerverekbe is, de a teljes Gen 4 teljesítmény csak a natívan támogató platformon elérhető. Az előző generációs PERC 10 H740P Mini Mono ezzel szemben mind a 14., mind a 15. generációs szerverekben működik, ami rugalmasságot biztosít az üzemeltetési stratégiák tervezésekor.

RAID Vezérlő Modellek Részletes Összehasonlítása

PERC 10 sorozat – H740P, H745, H840, H345

A PERC 10 négy fő modellje egymás kiegészítői, nem versenytársai. A PERC H740P a mainstream csúcsvezérlő, amelynek 8GB DDR4 2133MHz flash-backed cache-e és LSI SAS3508 chipsetje 4096-os controller queue depth-et biztosít RAID módban, illetve 5120-as értéket enhanced HBA (eHBA) módban. Ez utóbbi mód lehetővé teszi, hogy a vezérlő pass-through eszközként kezelje a meghajtókat, ami software-defined storage megoldásokhoz, például Proxmox vagy VMware vSAN konfigurációkhoz hasznos. A H740P Mini Mono változata közvetlenül az alaplap dedikált slotjába illeszkedik, felszabadítva a PCIe foglalókat hálózati kártyák vagy bővítők számára.

H745 – nagy meghajtószám, 15. gen

A PERC H745 a 15. generációs nagykapacitású szerverek vezérlője, amelynek 16 portja lehetővé teszi, hogy SAS expander nélkül is több meghajtót kezeljen közvetlenül, mint a H740P 8 portjával. A cache mérete 4GB DDR4 2133MHz, ami a H740P 8GB-jához képest kisebb, de flash-backed védelemmel rendelkezik, és az IO kezelési algoritmusok azonos PERC 10 firmware platformon futnak. A H745 Front változata az előlapi meghajtóbay-ekhez csatlakozik, lehetővé téve a közvetlenül elérhtő flash tárolók integrálását. A H745P MX az MX architektúrájú blade szerverekhez készült specializált változat.

H840 – külső tárolók vezérlője

A PERC H840 az egyetlen PERC 10 modell, amely kifejezetten külső JBOD expander szekrények vezérlésére terveztek. 8GB DDR4 2133MHz cache-ével és 240-es max meghajtószámával ez a vezérlő képes nagy tárolóinfrastruktúrák kezelésére. Portonként maximum 4 enclosure csatlakoztatható hozzá, ami különösen nagy adatarchiváló vagy backup infrastruktúrákban jelent előnyt. A H840 nem rendelkezik eHBA móddal, és kizárólag PCIe Adapter formátumban érhető el.

H345 – belépőszintű, cache nélkül

A PERC H345 az entry-level PERC 10 modell, amely nem rendelkezik cache memóriával, és csak RAID 0, 1 és 10 szinteket támogat. Ez a vezérlő azokban a környezetekben indokolt, ahol az egyszerű redundancia a cél, és a költséghatékonyság fontosabb a teljesítménynél. Write-through módban működik, ami azt jelenti, hogy minden írási művelet közvetlenül a meghajtóra kerül, gyorsítótár nélkül.

Form factor és kompatibilitás – PERC 10

Modell	Cache	Port	PCIe	Max VD	Kompatibilis
H740P	8GB FB	8 (int.)	Gen 3	64	14-15. gen
H745	4GB FB	16 (int.)	Gen 3	64	15. gen
H840	8GB FB	8 (ext.)	Gen 3	240	14-15. gen
H345	Nincs	16 (int.)	Gen 3	32	15. gen

Forrás: Dell PERC 10 felhasználói kézikönyv

PERC 11 sorozat – H755, H750, H355, H350

A PERC 11 sorozat alapvető architektúrális előrelépése, hogy a Broadcom SAS3916 chipset hardveres szinten képes kezelni NVMe, SAS és SATA meghajtókat egyidejűleg. A sorozat minden cache-el rendelkező tagja 8GB DDR4 2666MHz memóriával érkezik – ez az órajel-frekvencia magasabb, mint a PERC 10 sorozat 2133MHz-es értéke –, és a controller queue depth 5120-ra nőtt, ami magas párhuzamos I/O terhelésnél érezhető különbség.

H755 – tri-mode csúcsvezérlő

A PERC H755 a PERC 11 sorozat csúcsmodellje, amely Adapter és Front SAS változatban érhető el. Képes Gen 3 (8 GT/s) és Gen 4 (16 GT/s) NVMe meghajtókat, 3/6/12 Gbps SAS és SATA eszközöket egyetlen RAID tömbben kezelni. A H755 Adapter SAS PCIe Gen 4 interfészen csatlakozik az alaplaphoz, és SAS expander nélkül 16 meghajtót, expanderrel a platform által meghatározott maximumot kezeli. Az SEKM (Secure Enterprise Key Manager) titkosítási funkció is elérhető, firmware 52.14.0-3901-es verziótól.

H755N – dedikált NVMe RAID

A PERC H755N Front NVMe kizárólag NVMe meghajtókat kezel, és az elülső NVMe bay-ekhez csatlakozik. Ez a vezérlő kifejezetten all-flash NVMe infrastruktúrához tervezett: SAS expander nélkül 8 NVMe meghajtót kezel, PCIe switch expanderrel a platform maximumáig bővíthető. Az NVMe meghajtók Gen 3 és Gen 4 sebességen egyaránt kezelhetők. A Dell BOSS modulhoz hasonlóan a H755N is az operációs rendszertől független, dedikált tárolóvezérlési réteget alkot.

H750 – SAS/SATA Adapter PCIe Gen 4

A PERC H750 Adapter SAS a PERC 11 sorozat SAS/SATA-exkluzív modellje, amely nem kezeli az NVMe meghajtókat, de PCIe Gen 4 interfészen csatlakozik és 8GB DDR4 2666MHz cache-sel rendelkezik. Ez a modell akkor indokolt, ha a meglévő SAS/SATA meghajtó-parkot szeretnénk a 16. generációs platformon tovább üzemeltetni, miközben a magasabb queue depth-ből és a Gen 4 sávszélességből profitálni kívánunk. Fontos: a 14. generációs szerverekben a H750 Gen 3 sebességre lassul, így valódi Gen 4 előny csak 15-16. generációs platformon érhető el.

H355 és H350 – belépőszintű PERC 11

A PERC H355 és H350 modellek cache nélküli belépőszintű vezérlők, amelyek csak RAID 0, 1 és 10 szinteket támogatnak. A Broadcom SAS3816 chipre épülnek, és write-through módban üzemelnek. A H350 Mini Monolithic változata az egyetlen PERC 11 modell, amely Mini Mono kivitelben érhető el, és a 16. generációs 1U-2U szerverek dedikált slotjában helyezkedik el.

Form factor és kompatibilitás – PERC 11

Modell	Cache	NVMe	PCIe	Max VD	Kompatibilis
H755 Adapter / Front	8GB FB	Igen (tri-mode)	Gen 4	240	15-16. gen
H755N Front	8GB FB	Csak NVMe	Gen 4	240	16. gen
H750 Adapter	8GB FB	Nem	Gen 4	240	15-16. gen*
H355 Adapter / Front	Nincs	Gen 3 NVMe	Gen 4	32	15-16. gen
H350 Adapter / Mini Mono	Nincs	Nem	Gen 4	32	16. gen**

*14. gen szervereken Gen 3-ra lassul — **Mini Mono csak 16. gen szerverekben

Forrás: Dell PERC 11 kézikönyv

BOSS modul – generációs összehasonlítás

BOSS-S1, BOSS-S2 és BOSS-N1

A Boot Optimized Storage Subsystem (BOSS) minden generációban fejlődött, és a PERC vezérlőktől függetlenül kezeli az operációs rendszer tárolóját, felszabadítva az előlapi meghajtóbay-eket az alkalmazásadatok számára.

A BOSS-S1 (14. generáció) M.2 SATA SSD-ket használ PCIe Gen 3 x8 kártya formátumban. Hardveres RAID 1-et vagy pass-through módot kínál, de az M.2 csere szerver-leállást igényel. A 15. generációban megjelent BOSS-S2 enterprise class M.2 SATA SSD-ket támogat hátsó pozícióban, hot-plug képességgel és 240GB vagy 480GB kapacitású meghajtókkal. Az automatikus RAID 1 újraépítés tag hozzáadásakor magától indul. A 16. generációs BOSS-N1 M.2 NVMe SSD-kre vált, PCIe Gen 3 x4 host interfészen, előlapi vagy hátsó pozícióban is telepíthető, szintén hot-plug képességgel. A BOSS-N1 kapacitások 480GB és 960GB, és HSM autentikációval ellátott secure firmware update-et tartalmaz.

Specifikáció	BOSS-S1	BOSS-S2	BOSS-N1
Szerver generáció	14G és 15G	15G	16G és 17G
Meghajtó típusa	M.2 SATA SSD	M.2 SATA SSD	M.2 NVMe SSD
Csatolófelület	PCIe Gen 2.0 x2	PCIe Gen 2.0 x4	PCIe Gen 3.0 x4
Hozzáférés	Belső (leállás szükséges)	Külső/Hátsó (Hot-plug)	Külső/Hátsó (Hot-plug)
RAID szintek	RAID 1, Non-RAID	RAID 1, Non-RAID	RAID 1, Non-RAID
Maximális tárolók	2 db M.2 SSD	2 db M.2 SSD	2 db M.2 NVMe SSD
Állapotjelző LED-ek	Nincsenek	Vannak (Activity / Fault)	Vannak (Activity / Fault)
Jellemző kapacitás	120GB, 240GB, 480GB	240GB, 480GB	480GB, 960GB, 1.92TB
Adatátviteli sebesség	Max. 6 Gbps (SATA)	Max. 6 Gbps (SATA)	Max. Gen3 NVMe sebesség

Főbb megállapítások:

• S1 vs. S2 (Szervizelhetőség): A legnagyobb ugrás a BOSS-S1 és S2 között nem a sebesség, hanem a szervizelhetőség. Míg az S1 cseréjéhez szét kell szerelni a gépházat, az S2 moduláris „fiókjai” lehetővé teszik a hibás boot-meghajtó menet közbeni cseréjét.
• N1 (A technológiai váltás): A BOSS-N1 jelentős előrelépés, mert szakít a SATA protokollal és átáll az NVMe-re. Ez nemcsak gyorsabb bootolást és logolást tesz lehetővé, hanem támogatja a modern, nagyobb kapacitású (akár 1.92 TB) vállalati NVMe modulokat is.
• Vezérlés: Mindhárom modell hardveres RAID vezérlőt használ, így az operációs rendszer (Windows, Linux, VMware) egyetlen logikai meghajtóként látja a tükrözött kötetet, külön driver telepítése nélkül.

Teljesítmény összehasonlítás gyakorlatban

IOPS és queue depth – mit jelent ez valójában?

A controller queue depth közvetlen hatással van arra, hogy egyidejűleg hány függőben lévő I/O műveletet tud a vezérlő kezelni. A PERC 9 H730P kb. 2048-as értékéről a PERC 10 H740P 4096-ra emelt, a PERC 11 sorozat pedig 5120-ra növelte ezt a számot. Ez az érték különösen virtualizációs környezetekben számít, ahol sok virtuális gép verseng párhuzamosan a tárhelyért. Húsz-harminc VM egyidejű futtatásakor az összesített I/O igény könnyen meghaladja a 3000-4000 párhuzamos kérést, amelyet a PERC 10 már szűk keresztmetszetként kezelhet csúcsterhelésnél.

NVMe integráció – a valódi előrelépés

A PERC 10 sorozatnál az NVMe meghajtók fizikailag beilleszthetők a szerverbe, de hardveres RAID tömbben nem kezelhetők a PERC vezérlővel; ehhez szoftver alapú megoldás vagy önálló NVMe RAID vezérlő szükséges. A PERC 11 H755 és H755N modellek ezt a korlátot szüntetik meg: az NVMe meghajtók ugyanúgy RAID 0, 1, 5, 6, 10, 50, 60 tömbökbe szervezhetők, mint a SAS meghajtók, hardveres paritás számítással és cache-felgyorsítással. Ez az NVMe flash teljesítményét enterprise redundanciával kombinálja egyetlen egységes kezelési felületen.

Rebuild idők és megbízhatóság

A nagyobb cache és az optimalizált firmware-algoritmusok gyorsabb RAID array újraépítést tesznek lehetővé, ami csökkenti a sebezhetőségi időszakot (azt az időt, amíg egyetlen meghajtó meghibásodása is adatvesztéssel járna). Az SSD meghajtók esetén a PERC 11 sorozat queue depth előnye szintén segíti a rebuild folyamatát, mivel a kontrollernek több párhuzamos olvasási és írási műveletet kell szimultán kezelni a termelési munkaterhelés zavarása nélkül. Az SSD élettartammal és TBW értékekkel kapcsolatos részletes útmutatót érdemes ehhez párhuzamosan is átnézni.

Összegzés

A Dell PERC 10 és PERC 11 sorozatok között a legnagyobb különbség nem a cache méretben rejlik – mindkét sorozatnál az 8GB flash-backed cache a csúcskategóriás szint –, hanem a PCIe Gen 4 interfészben, a valódi tri-mode NVMe RAID képességben és a 240-re emelt maximális virtuálislemez-számban. A PERC 10 H740P és H745 modellek mind a mai napig megbízható alapjai a 14-15. generációs Dell PowerEdge infrastruktúráknak, különösen SAS és SATA meghajtókból álló környezetekben. A PERC 11 sorozat – különösen a H755 – azokban a környezetekben hoz érezhető előnyt, ahol NVMe meghajtókat szeretnénk hardveres RAID tömbben üzemeltetni, magas párhuzamos terhelés mellett, a legújabb 16. generációs platformon.
