Dell SD kártya – mire jó az IDSDM modul?

A Dell PowerEdge szerverek alaplapján gyakran találkozhatunk egy kevéssé ismert, mégis fontos alkatrésszel: a belső SD kártyamodullal. A Dell SD kártya – pontosabban az IDSDM modul (Internal Dual SD Module) – éveken át a hypervisor-alapú virtualizáció egyik legelterjedtebb boot megoldása volt. De mit is csinál pontosan ez a modul, miért fontos a tükrözés, és vajon 2026-ban még érdemes rá számítani?

Mi az az IDSDM és hogyan működik?

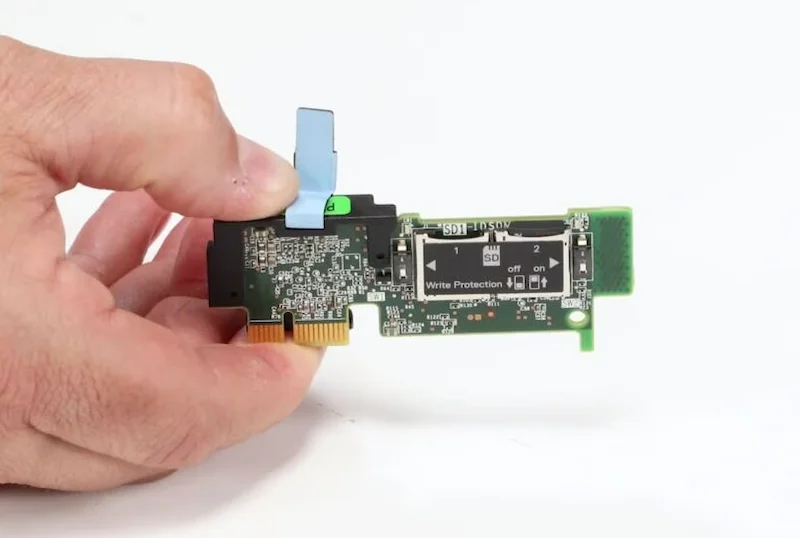

Az IDSDM modul a Dell szerverekben egy opcionális kártyafoglalat, amely a Dell 12. és 13. generáció esetén egy SD kártya foglalat, míg a 14. generáció esetén egy microSD foglalat.

A modul elsődleges feladata, hogy a szerver operációs rendszerét – jellemzően egy hypervisort, mint a VMware ESXi – közvetlenül az SD kártyáról indítsa. Ezzel a megoldással az összes hagyományos merevlemez- és SSD-hely felszabadul az adattárolás számára.

A Dell hivatalos dokumentációja szerint az R740-es szériában az IDSDM/vFlash kártya összesen három micro SD foglalatot tartalmaz: kettőt az IDSDM tükrözéshez, egyet pedig a vFlash funkcióhoz. A támogatott kapacitások IDSDM esetén 16, 32 és 64 GB.

A modul működése a BIOS „Integrated Devices” menüjéből konfigurálható. Két alapvető üzemmódja van:

• Disabled (egyetlen SD kártya, redundancia nélkül) és
• Mirror Mode, amely az igazi erőssége a megoldásnak.

Az SD kártya tükrözés ereje

Mirror módban (RAID1) a két SD kártya tartalma folyamatosan szinkronban van. Ha az egyik kártya meghibásodik, a szerver zavartalanul üzemel tovább a másik kártyáról. A hibás kártya cseréje után automatikusan elindul az újraszinkronizálás. A Dell IDSDM a whitepaper szerint a rebuild folyamat állapotát az iDRAC felületén 5%-os lépésekben lehet követni. A kártyák státusza pedig az iDRAC szenzor-információk között jelenik meg – Active, Standby, Failed, Missing vagy Offline állapottal.

Fontos tudni, hogy a tükrözési állapotot maga az IDSDM modul tárolja. Ez azt jelenti, hogy a modul SD kártyákkal együtt áthelyezhető egyik szerverből a másikba, és a tükrözési konfiguráció megmarad – ideális megoldás tartalék alkatrész kezelésekor.

VMware ESXi és a Dell SD kártya kapcsolata

Az IDSDM modult eredetileg kifejezetten beágyazott hypervisorokhoz tervezték. A VMware ESXi rendkívül kis tárhelyet igényelt a rendszerindításhoz, ami tökéletesen illeszkedik az SD kártyák korlátozott kapacitásához. Maga a hypervisor mindössze néhány gigabájt helyet igényel, így egy 16 vagy 32 GB-os kártya bőven elegendő volt.

A gyakorlatban a rendszergazdák éveken át problémamentesen üzemeltették az ESXi-t Dell SD kártyáról – ezt számos közösségi beszámoló is megerősíti. A konfiguráció különösen népszerű volt vSAN és HCI (hyperkonvergált) környezetekben, ahol minden fizikai meghajtót a virtuális tárnak szántak.

Miért nem ajánlott többé az SD kártyás boot?

A vSphere 7.0 megjelenése azonban alapjaiban változtatta meg a helyzetet. Az új partícióséma – különösen az ESX-OSData partíció – jelentősen megnövelte a boot eszközre irányuló írási és olvasási műveletek számát. A The Register tudósítása szerint a VMware a 7.0 Update 3-tól elavultnak nyilvánította az önálló SD kártyás és USB-s boot konfigurációt.

Az SD kártyák nem rendelkeznek enterprise szintű írási élettartammal – a TBW és DWPD értékek itt különösen kritikusak. A VMware közleménye kiemeli, hogy az SD kártyák elhasználódása nem monitorozható megbízhatóan, mivel ezek az eszközök jellemzően nem támogatják a diagnosztikai adatok lekérdezését. VDI (Virtual Desktop Infrastructure) környezetben a VMware Tools gyakori olvasási műveletei különösen gyorsan amortizálják a kártyákat.

A Broadcom (korábban VMware) frissített dokumentációja szerint a vSphere 8.0 és 9.0 nem zárja ki az SD kártyás bootot, de megköveteli, hogy az OSData partíció egy különálló, tartós tárolóeszközön (például SSD) kapjon helyet.”

A BOSS kártya: az IDSDM korszerű utódja

A Dell a 14. generációs PowerEdge szerverektől kezdve bevezette a BOSS (Boot Optimized Storage Solution) kártyát, amely két M.2 SATA SSD-t fogad hardveres RAID 1 tükrözéssel. A BOSS-S1 változat PCIe x8 csatlakozóval rendelkezik, és a 14. generációs (R740, R640, R440) szerverekhez készült. A 15. generációtól elérhető BOSS-S2 már hot-plug támogatással bír, ami az üzemidő szempontjából komoly előrelépés.

A Leaseweb gyakorlati tapasztalatai alapján a BOSS kártya M.2 SSD-kkel RAID 1-ben konfigurálva megbízhatóan és gyorsan működik hosszú távon is, miközben a merevlemez-helyek teljes egészében az adattárolás rendelkezésére állnak.

Mikor érdemes még SD kártyát használni?

Az IDSDM modullal felszerelt Dell SD kártya továbbra is jó választás, ha a szerver régebbi (12. vagy 13. generációs) PowerEdge platform, amelyen vSphere 6.7 vagy korábbi verziót futtatunk. Szintén megfelelő megoldás adatmentési célú vagy tesztkörnyezetben, ahol a boot eszköz terhelése alacsony. Ha azonban új hypervisor telepítést tervezel, vagy vSphere 7.x/8.x környezetre modernizálsz, a BOSS kártya vagy egy dedikált M.2 SSD a javasolt irány.
