Mit jelentenek ezek a rövidítések a szerver RAM nevében?

A szerver RAM kiválasztásakor gyakran találkozunk bonyolultnak tűnő betű- és számkombinációkkal, amelyek első pillantásra érthetetlen kódoknak tűnhetnek. Pedig ezek a rövidítések pontosan meghatározzák a szerver memória tulajdonságait és kompatibilitását.

Ha már elolvastad a szerverek memória bővítéséről szóló cikkünket, akkor tudod, milyen fontos a megfelelő memória kiválasztása. Most egy lépéssel tovább megyünk, és megfejtjük azokat a titkosnak tűnő kódokat, amelyek minden szerver ram modulon megtalálhatók.

Miért fontosak a szerver memória jelölések?

A szerver ram specifikációk nem véletlenül tartalmaznak ennyi információt. Egy szerver környezetben kritikus fontosságú, hogy a memória modulok pontosan megfeleljenek a rendszer követelményeinek. A rossz memória típus nem csak kompatibilitási problémákat okozhat, hanem akár rendszer instabilitást is eredményezhet.

DDR4 szerver RAM anatómiája

A modern szerver memória jelölésében minden karakternek megvan a maga jelentése. A DDR4 technológia a negyedik generációs dupla adatátviteli memóriát jelöli, amely jelentős fejlődést hozott az előző generációkhoz képest.

REG és ECC technológiák

A REG (Registered) memória egy különleges regisztert tartalmaz, amely stabilabb működést biztosít nagyobb kapacitások mellett. Ez különösen fontos szerver környezetben, ahol megbízhatóság az elsődleges szempont.

Az ECC (Error Correcting Code) hibaellenőrző és javító technológia, amely automatikusan képes javítani az egybites hibákat. Kritikus szerver alkalmazásokban ez elengedhetetlen funkció.

Konkrét példa elemzése

Vegyük alapul ezt a szerver memória modult:

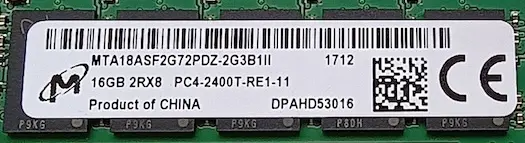

SAMSUNG M393A4K40CB2-CTD DDR4 REG ECC 32GB 2Rx4 PC4 2666V RAM modul

Részletes magyarázat:

DDR4: A memória negyedik generációja, amely nagyobb órajelet és alacsonyabb fogyasztást biztosít az előző generációkhoz képest.

REG / RDIMM: A „REG” jelzi, hogy registered (regisztrált) modulról van szó. A regiszter stabilabb működést tesz lehetővé nagyobb kapacitásoknál, ezért szerver környezetben preferált. Asztali gépekkel nem kompatibilis.

ECC: A hibaellenőrző technológia, amely képes automatikusan javítani bizonyos típusú memória hibákat. Kritikus szerver rendszerekben alapkövetelmény.

32GB: A modul teljes kapacitása, vagyis 32 gigabájt adatot képes tárolni.

2Rx4: A rank számot (2R) és az adatszélességet (x4) jelöli. Ez azt jelenti, hogy két rank található a modulon, mindegyik chip 4 bites adatbusszal rendelkezik.

PC4-2666V: A „PC4” a DDR4 generációt jelöli, míg a „2666” az adatátviteli sebességet (2666 MT/s).

M393A4K40CB2-CTD: Ez a pontos termékkód, ahol minden karaktercsoport specifikus technikai paramétereket határoz meg.

Szerver memória típusok részletes megértése

A szerver ram világában többféle alapvető típussal találkozhatunk, amelyek mindegyike más-más célra optimalizált. Az UDIMM (unbuffered) modulok belépő szintű munkaállomásokhoz és 1 foglalatos belépő kategóriás szerverekhez készülnek. Ezek a modulok közvetlenül kapcsolódnak a memóriavezérlőhöz, ami gyorsabb hozzáférést biztosít, de korlátozza a maximális kapacitást.

A RDIMM (registered) modulok már egy lépéssel feljebb vannak a hierarchiában. Ezek tartalmaznak egy regiszter áramkört, amely pufferként működik a memóriavezérlő és a DRAM chipek között. Ez lehetővé teszi nagyobb kapacitású modulok használatát anélkül, hogy túlterhelnénk a memóriavezérlőt. A regiszter egy órájelet késlelteti, de cserébe sokkal stabilabb működést eredményez nagy terhelés alatt.

Az LRDIMM (load reduced) technológia még tovább megy. Itt nemcsak a vezérlő jelek, hanem az adatvonalak is puffereltek. Ez azt jelenti, hogy a memóriavezérlő szempontjából egy LRDIMM modul egyetlen rankként jelenik meg, függetlenül attól, hogy fizikailag hány rank található rajta. Ennek köszönhetően akár 128GB vagy nagyobb kapacitású modulokat is használhatunk anélkül, hogy a rendszer teljesítménye jelentősen csökkenne.

Rank, számok és teljesítmény összefüggések

A rank fogalma talán az egyik legbonyolultabb része a szerver memória specifikációknak. Egy rank lényegében egy 64 bites széles adatút, amelyet a memóriavezérlő egyetlen egységként kezel. Amikor egy szerver ram modulon azt látjuk, hogy 2Rx4, ez azt jelenti, hogy két rankunk van, ahol minden DRAM chip 4 bites adatbusszal rendelkezik.

A rank szám közvetlen hatással van a teljesítményre. Több rank egyszerre több adatot képes feldolgozni, de túl sok rank terhelést jelent a memóriavezérlőre. Éppen ezért a legtöbb szerver processzor korlátozza, hogy csatornánként maximálisan hány rankot támogat. Például egy tipikus szerver CPU csatornánként maximum nyolc rankot képes kezelni optimális teljesítménnyel.

Sebesség és időzítési paraméterek megfejtése

A PC4-2666V jelölésben szereplő számok nem véletlenszerűek. A 2666 megahertz az effektív frekvenciát jelöli, ami azt jelenti, hogy másodpercenként 2666 millió adattranszfer történik. Ez a DDR (Double Data Rate) technológiának köszönhető, ahol mind a jel felfutó, mind a lefutó élén történik adatátvitel.

A PC4 előtag pedig az iparági szabványt jelöli, amely meghatározza a sávszélességet. A 2666 MT/s sebességű DDR4 memória sávszélessége 21300 MB/s, amit úgy kapunk, hogy 2666-ot megszorozzuk nyolccal.

Kompatibilitási mátrix és optimalizálás

A szerver ram kompatibilitása nemcsak egyszerű igen-nem kérdés. Minden szerver processzor rendelkezik egy hivatalos memóriatámogatási listával, amely meghatározza a maximális sebességet, kapacitást és a támogatott modulok típusát. Azonban a gyakorlatban ezek a korlátok gyakran túlléphetők, bár ez teljesítménycsökkenéssel járhat.

Egy Intel Xeon processzor például hivatalosan támogathatja a DDR4-2666 sebességet, de DDR4-3200 modulokat is elfogad, csak alacsonyabb sebességgel fogja őket üzemeltetni. A csatorna konfigurációk szintén kritikus fontosságúak. A legtöbb modern szerver processzor többcsatornás memóriaarchitektúrát használ. Egy négycsatornás rendszerben optimális teljesítményhez négy azonos modult kell telepíteni.

Hibakeresés és diagnosztika

Amikor szerver memória problémák lépnek fel, a specifikációk megértése segít a gyors diagnosztikában. Ha egy új modul telepítése után a szerver nem indul el, az első lépés a kompatibilitás ellenőrzése. Az ECC funkció például nem kapcsolható ki és be tetszőlegesen – vagy minden modul támogatja, vagy egyik sem.

Az enterprise funkciókkal felszerelt szerverek naplózzák a memóriával kapcsolatos problémákat, legyen szó hibás RAM modulról vagy uncorrectable ecc hibáról. Ez nagyban segíti a hiba gyors és precíz elhárítását.

A memória modulok jelölés rendszerének alapos megértése tehát nemcsak a vásárláskor segít, hanem a későbbi hibaelhárításban és rendszeroptimalizálásban is nélkülözhetetlen. A szerver ram specifikációk minden karaktere értékes információt hordoz, amely segít megérteni a modul képességeit és korlátait.

DDR3 generációs memóriák

• PC3-6400R – 800MHz (DDR3, registered ECC)
• PC3-8500R – 1066MHz (DDR3, registered ECC)
• PC3-10600R – 1333MHz (DDR3, registered ECC)
• PC3L-10600R – 1333MHz (DDR3, registered ECC, low-voltage 1.35V)
• PC3-11200 – 1400MHz (DDR3)
• PC3-12800R – 1600MHz (DDR3, registered ECC)
• PC3L-12800R – 1600MHz (DDR3, registered ECC, low-voltage 1.35V)
• PC3-14900R – 1866MHz (DDR3, registered ECC)
• PC3-17000 – 2133MHz (DDR3, high-end desktop/workstation)

DDR4 generációs memóriák

• PC4-14900 – 1866MHz (DDR4, early server implementations)
• PC4-17000 – 2133MHz (DDR4, JEDEC standard)
• PC4-2133P – 2133MHz (DDR4, JEDEC „P” bin)
• PC4-19200 – 2400MHz (DDR4, mainstream server)
• PC4-21300V – 2666MHz (DDR4, „V” voltage bin, gyakran LRDIMM-eknél)
• PC4-23400 – 2933MHz (DDR4, enterprise szerver)
• PC4-24000 – 3000MHz (DDR4, enthusiast desktop)
• PC4-25600 – 3200MHz (DDR4, gaming/workstation)
• PC4-3200AA – 3200MHz (DDR4, „AA” bin specifikáció)
• PC4-28800 – 3600MHz (DDR4, high-performance desktop/gaming)

DIMM típusok

• UDIMM – Unbuffered, közvetlen memóriavezérlő kapcsolat
• RDIMM – Registered/buffered, regiszter áramkörrel a stabilitásért
• LRDIMM – Load Reduced, intelligens pufferelés nagyobb kapacitásokhoz

Memória rank variációk

• 1Rx4 – Egy rank, x4 adatbusz (alacsony késleltetés)
• 1Rx8 – Egy rank, x8 adatbusz (kevesebb chip, költséghatékonyabb)
• 2Rx4 – Két rank, x4 adatbusz (optimális egyensúly, legelterjedtebb szerver konfigurációban)
• 2Rx8 – Két rank, x8 adatbusz (nagyobb sűrűség)
• 4Rx4 – Négy rank, x4 adatbusz (nagy kapacitású modulok)
• 8Rx4 – Nyolc rank, x4 adatbusz (extrém nagy kapacitás, speciális LRDIMM modulok)

Minden PC-jelölés mögött konkrét technikai specifikáció áll. A „PC3” előtag a DDR3 generációt, míg a „PC4” a DDR4-et jelöli, a számérték pedig az elméleti sávszélességet MB/s-ban. A végén található betűk (R, L, P, AA, V) különböző gyártói bin-eket, feszültség-kategóriákat vagy regisztrálási típusokat jelölnek.

Különösen fontos megjegyezni, hogy a DDR4 generációnál már nincs külön alacsony feszültségű változat – minden DDR4 modul 1,2V-on üzemel, míg a DDR3-nál még létezett PC3L változat 1,35V-os feszültséggel az eredeti 1,5V helyett.

Egy konkrét példa a rank korlátozásra

Vegyük például a Dell PowerEdge R730 szervert, amely 24 memória slottal rendelkezik. Első pillantásra azt gondolhatnánk, hogy mind a 24 slotba telepíthetünk memória modult, de a valóság ennél összetettebb.

Ez a szerver csatornánként maximum 8 rankot képes kezelni optimális teljesítménnyel. Ha 4Rx4 modulokat (négy rankos modulok) használunk, akkor csatornánként csak 2 modult telepíthetünk (2×4=8 rank). Mivel összesen 8 memória csatornával rendelkezik (4 csatorna processzorononként, két processzor esetén), ez azt jelenti, hogy maximum 16 darab 4Rx4 modult tudunk telepíteni, nem pedig 24-et.

Gyakorlati következmények

Ha nem tartjuk be ezeket a korlátozásokat, a szerver több módon is jelzi a problémát. Leggyakrabban a rendszer egyáltalán nem indul el, vagy automatikusan alacsonyabb sebességre váltja a memóriát. Például a Dell PowerEdge R730 2133 MT/s helyett csak 1866 MT/s sebességen fog működni, ha túl sok modult telepítünk egy csatornára.

Hogyan számoljuk ki a rank limiteket?

Ha 64GB-os 4Rx4 modulokat szeretnénk használni a Dell PowerEdge R730-ban, a számítás így néz ki:

• Csatornánként maximum 8 rank
• 4Rx4 modul = 4 rank
• Ezért csatornánként maximum 2 modul (8÷4=2)
• 8 csatorna × 2 modul = 16 modul maximum
• 16 × 64GB = 1TB maximum kapacitás ezzel a konfigurációval

Alternatív megoldások

Ha mégis szeretnénk kihasználni mind a 24 slotot, akkor 2Rx4 vagy 2Rx8 modulokat kell használnunk. Ezek csak 2 rankot tartalmaznak, így csatornánként 3 modult is telepíthetünk (3×2=6 rank, ami még belefér a 8 rankos limitbe).

Ez a magyarázat jól mutatja, hogy a szerver RAM specifikációk megértése nemcsak elméleti tudás, hanem gyakorlati jelentősége is van a valós rendszerek tervezésében. A rank fogalma kezdetben bonyolultnak tűnhet, de megértése segít elkerülni a költséges hibákat memória bővítés során.

Összefoglalás

A szerver ram specifikációk megfejtése egyszerűbb, mint amilyennek első pillantásra tűnik. Minden rövidítés mögött gyakorlati funkció áll: a DDR technológiai generációit, a REG és ECC a szerver megbízhatóságot, míg a kapacitás és sebesség értékek a teljesítményt határozzák meg.

A legfontosabb felismerés, hogy ezek az értékek nem elszigetelt számok, hanem összefüggő rendszer részei. Pl. a 2Rx4 rank konfiguráció éppúgy befolyásolja a teljesítményt, mint pl. a 2666 MT/s sebesség, ezért szerver memória bővítéskor a teljes specifikációs kódot kell tudni értelmezni, nem elég csupán a kapacitást és az árat figyelembe venni.

Ha elsajátítod ezeket az alapelveket, akkor bármilyen szerver ram modullal találkozol a jövőben, képes leszel megalapozott döntést hozni a rendszered optimális működéséhez.
